Extrudieren, Abkühlen, Wickeln, Umspulen - alles mit einem Gerät

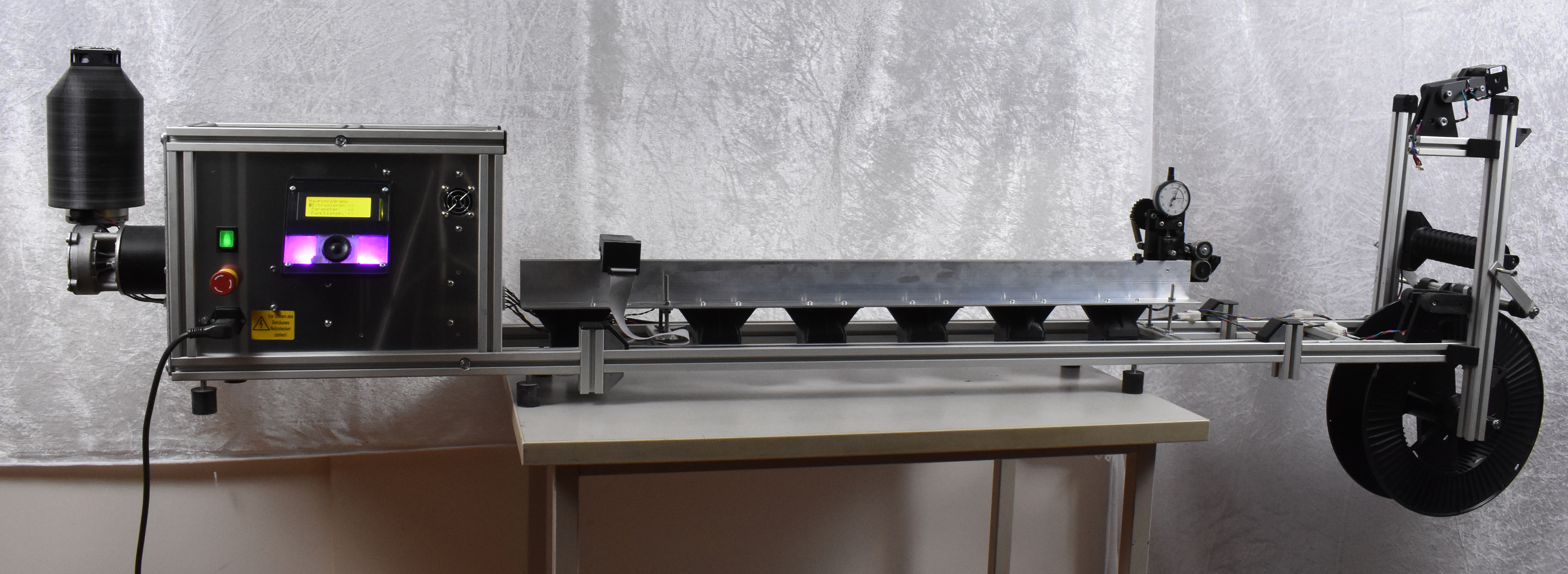

Der Eggstruder:


Willkomen auf der Homepage des Eggstruder. Im Jahr 2014 haben wir den Plan gefasst einen Extruder zur Herstellung von Kunststoffdrähten für 3D Drucker zu bauen. Der einschlägig bekannte Extruder aus den USA erschien uns in verschieden Punkten verbesserungsfähig. In den nachfolgen Jahren haben wir mehrere Prototypen aufgebaut und kontinuierlich verbessert. Diese Webseite zeigt unsere Ergebnisse und wie wir dazu gekommen sind. Unser Eggstruder bietet die Möglichkeit alle Prozess-Schritte der Filamentherstellung für 3D-Druck in einem Gerät auszuführen. Neben der Extrusion des Kunststoffgranulats zu einem Draht frei wählbarer Stärke, wird dieser anschließend in geordneten Lagen auf eine Vorratsspule gewickelt. Von dieser Spule kann der Draht später auf kleinere Spulen umgespult und verdruckt werden. Neben einer Produktivität von mindestens 1 kg/Stunde war eine Masshaltigkeit der Drähte < + 30 µm unser Ziel.




Funktionsprinzip :

Zuerst wird Kunststoffgranulat in den Trichter gefüllt und die Heizung gestartet. Daraufhin wird die Extruderschnecke bis zu der im Preset voreingestellten Temperatur aufgeheizt. Anschließend werden die Motoren gestartet. Ein enkodergeregelter Gleichstrommotor mit Getriebe treibt die aus Vollmaterial gefräste 3-Zonen Edelstahlschnecke an. Dadurch wird das Granulat durch die Extruderdüse Richtung Austrittsdüse gefördert. Dabei wird das Granulat erwärmt und durch Schneckenbewegung zu einer pastösen Masse geknetet, die aus der Extruderdüse austritt. Der extrudierte Draht wird durch einen Schrittmotor (Advance) an der Kamera vorbei über einen Luftkühlkanal gezogen. Durch die Zuggeschwindigkeit wird die Drahtstärke bestimmt. Im geregelten Betrieb wird durch die Kamera berührungslos die Drahtstärke gemessen und die Zuggeschwindigkeit nachgeregelt. Am Ende des Kühlkanals dient ein Messschieber zur Kontrolle der Drahtstärke. Ein weiterer Schrittmotor (Winder) treibt die eine Vorratsrolle an, auf der der extrudierte Draht aufgewickelt wird. Durch ein überdimensionales, schrittmotorgetriebenes Schraubengewinde (Weaver) wird der Draht auf der Vorratsrolle in gleichmäßigen Lagen verteilt. Ein dritter Motor (Rewinder) treibt anschließend kleinere Rollen an, auf die der Draht umgespult wird. Die Prozessparameter können in weiten Grenzen frei gewählt werden, so dass sie für verschiedene Kunststoffarten angepasst und für weitere Produktionen abgespeichert werden können. Durch die speziell für den Eggstruder angefertigte Schnecke wird das Granulat optimal durchgewalkt, was die Verarbeitung mit materialschonenden, niedrigen Temperaturen ermöglicht. Außerdem ist die Einfärbung des Drahtes mit Masterbatches dadurch besonders gleichmäßig. Der Gleichstrommotor, der die Schnecke antreibt ist über einen Encoder in der Drehzahl geregelt. Die Temperatur wird mit einem PT 1000 Temperaturwiderstand gemessen und mit einem PID-Regler auf +/- 0,5° C konstant gehalten. Der Advancemotor, dessen Drehzahl die Drahtstärke bestimmt, kann auf zwei Arten betrieben werden. Er kann entweder mit einer konstanten Drehzahl laufen oder in der Drehzahl durch die Drahtstärkeninformation der Kamera über einen PID Regler nachgeführt werden. Der Eggstruder ist über ein vierzeiliges LCD-Display und ein Keypad zu bedienen. Über eine LED-Anzeige wird der jeweilige Betriebszustand angezeigt. Die Prozessparameter werden in Echtzeit über eine USB-Schnittstelle ausgegeben und über ein Datenlogger-Programm graphisch dargestellt und abgespeichert.








Systemkomponenten :




Extrudereinheit

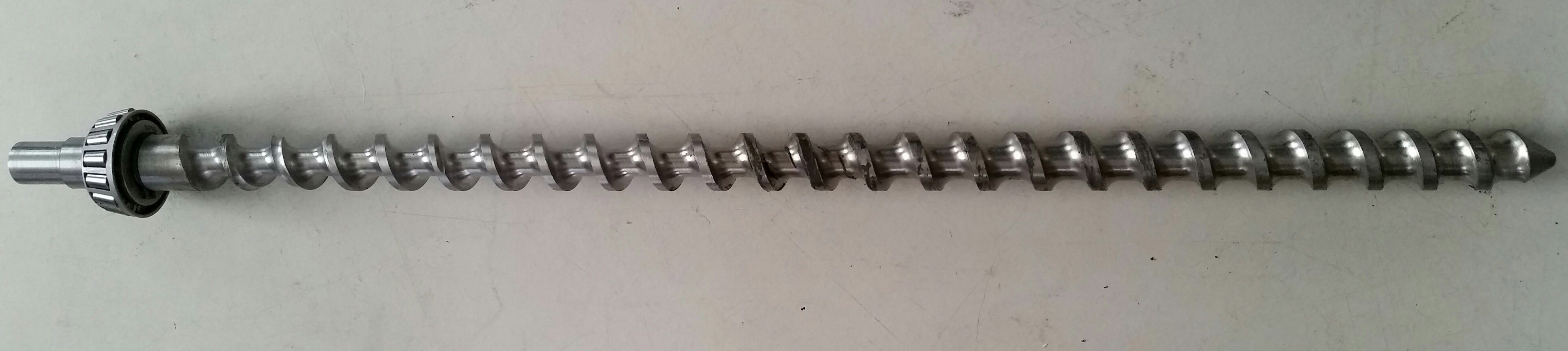

Der Eggstruder ist modular aus einzelnen Funktionsblöcken aufgebaut. Der erste Funktionsblock ist die Extrudereinheit. Dessen wichtigste Komponente ist die Schnecke. Es handelt sich hierbei um eine 3 Zonen Schnecke mit Einzugs-, Kompressions- und Austragszone. Die Schnecke wurde auf einer 5 Achsen CNC Fräse aus Edelstahl herstellt. Der Aussendurchmesser beträgt 16 mm und die aktive Länge 420 mm.



Die Schnecke sitzt in einem Extruderrohr aus nahtlos gezogenem 20 mm Präzisionsrohr dessen Innendurchmesser auf 16,3 mm aufgerieben wird. Das Rohr ist an beiden Enden mit einem Feingewinde M20X1 versehen, auf der Austrittsseite ist das Rohr mit einer Messingkappe versehen in die eine Extrusionsdüse, ebenfalls aus Messing, eingeschraubt wird. Auf der gegenüberliegenden Seite des Rohres ist ein Flansch auf das Gewinde geschraubt mit dem das Rohr mit dem Gehäuse und dem Antriebsmotor verbunden wird. Ein Kegelrollenlager nimmt den Druck der Schnecke Richtung Motor auf. Der Antriebsmotor ist ein bürstenkomutierter 24 Volt Scheibenwischermotor von Elvi mit eingebautem Encoder. Mit dem Encodersignal wird die Drehzahl des Motors konstant geregelt. Das Extruderrohr ist von einem Aluminium Rundblock umklammert in dem eine mit Netzspannung versorgte 400 Watt Heizpatrone zusammen mit einem PT 1000 Temperaturfühler die Rohrwand auf eine konstante Temperatur aufheizt. Im eingeregelten Zustand liegt die Temperaturschwankung unter +/- 0,5 °C. Der Durchmesser der Düse ist größer als der zu extrudierende Drahtdurchmesser. Zur Wartung und Reinigung kann die Schnecke auf der Antriebsseite aus dem Rohr gezogen werden.




Kühleinheit

Der Zweite Funktionsblock ist die Kühleinheit. Nach dem Austritt aus der Extruderdüse durchläuft der noch weiche Kunststoffdraht die Kühleinheit an dessen Ende ein Schrittmotor sitzt, der eine Rolle antreibt, die den Draht durch die Kühleinheit zieht. Anhand der Zuggeschwindigkeit wird der Kunststoff auf den gewünschten Durchmesser gereckt. Die Kühleinheit besteht aus einem Kanal der durch zwei lange Winkelbleche gebildet wird. An der Oberseite des Kanals wird der Kunststoffdraht entlangbewegt. An der Unterseite des Kanals befinden sich Axial-Lüfter mit denen ein Luftstrom quer zur Zugrichtung des Drahtes erzeugt wird, der den Draht soweit abkühlt, dass er am Ende des Kanals von der Walze des Zugmotors nicht mehr verformt werden kann.




Kamera

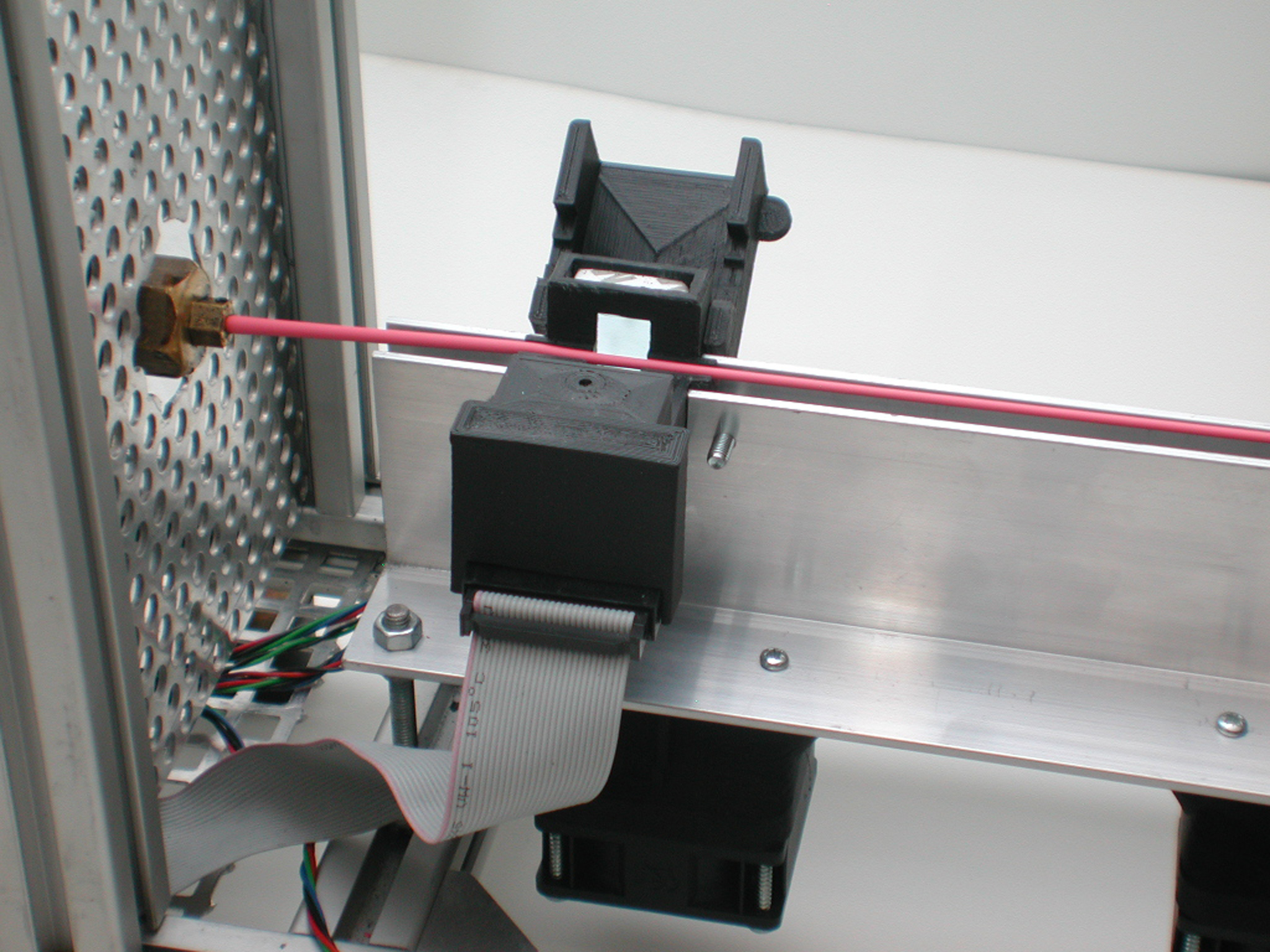

Auf der Kühleinheit befindet sich eine Kamera zur Überwachung des Drahtdurchmessers. Unter idealen Bedingungen erreicht der Draht im ungeregelten Extrusionsbetrieb innerhalb von 20 Minuten einen Durchmesser der innerhalb der angestrebten Toleranz von + 0,03 mm liegt. Um diese Zeit zu verkürzen und um die Auswirkung langfristiger Schwankungen - beispielsweise der Raumtemperatur zu minimieren, kann mithilfe der Kamera die Drahtstärke gemessen und falls erforderlich durch Ändern der Zuggeschwindigkeit nachgeregelt werden. Die Kameraeinheit besteht aus einem CCD Chip, einer Lichtquelle und einer telezentrischen Optik durch die der Draht vor der Lichtquelle auf den CCD Chip abgebildet wird. Durch eine spezielle Auswertung des Hell-Dunkelkontrasts ist es möglich auch Drähte aus transparenten Materialien zu messen.







Wickler

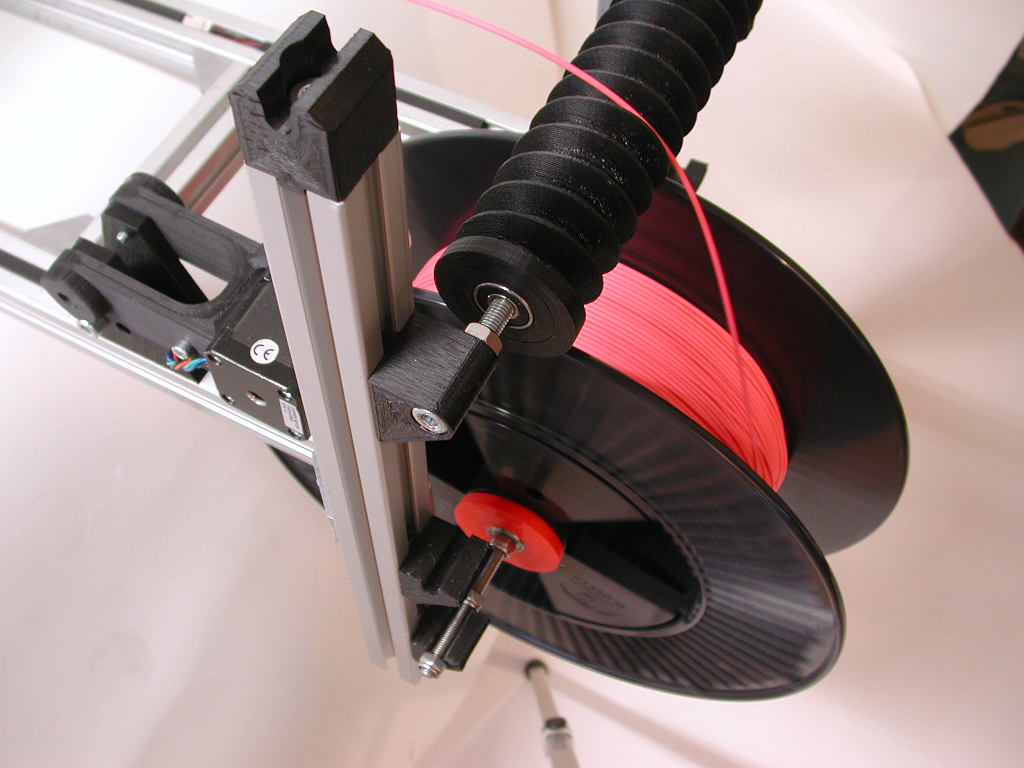

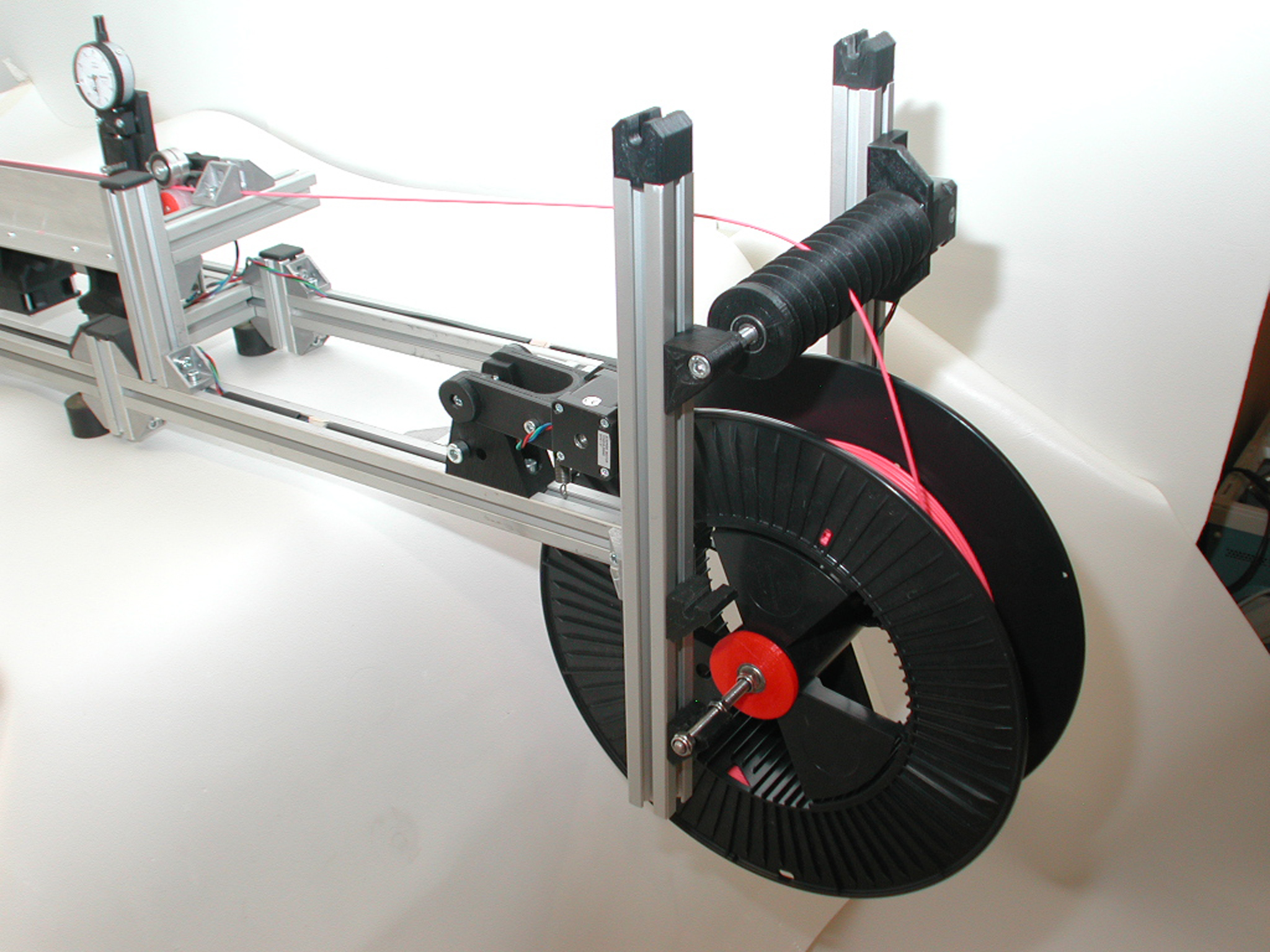

Der letzte Funktionsblock ist die Wicklereinheit. Die Wicklereinheit besitzt insgesamt 3 Schrittmotoren. Hier wird der extrudierte Draht zuerst auf eine große Vorratsrolle gewickelt. Der erste Schrittmotor treibt über eine Walze diese Vorratsrolle an. Der Draht wird über eine parallel zu Achse der Vorratsrolle angeordnete rotierende Gewindeschnecke gleichmäßig auf einzelne Lagen verteilt. So wird das Wickelvolumen der Vorratsrolle vollständig ausgenutzt. Der zweite Schrittmotor dreht die Schnecke so lang in eine Richtung, bis eine vollständige Lage auf die Vorratsrolle gewickelt ist. Wenn die Lage voll ist wird die Drehrichtung der Schnecke geändert und die nächste Lage wird in der entgegengesetzten Richtung auf die Vorratsrolle gewickelt. Ist die Vorratsrolle komplett gefüllt, kann über den dritten Schrittmotor ein Teil des Drahtes von der Vorratsrolle auf eine kleinere Rolle umgespult werden. Wieder wird der Draht in den einzelnen Lagen durch die Schnecke geführt. Für die Steuerung der Schnecke können in einem Menu die Daten der Rollen (Innen- und Aussenduchrmesser sowie Rollenbreite) eingegeben und später als Preset abgerufen werden.





Steuerung

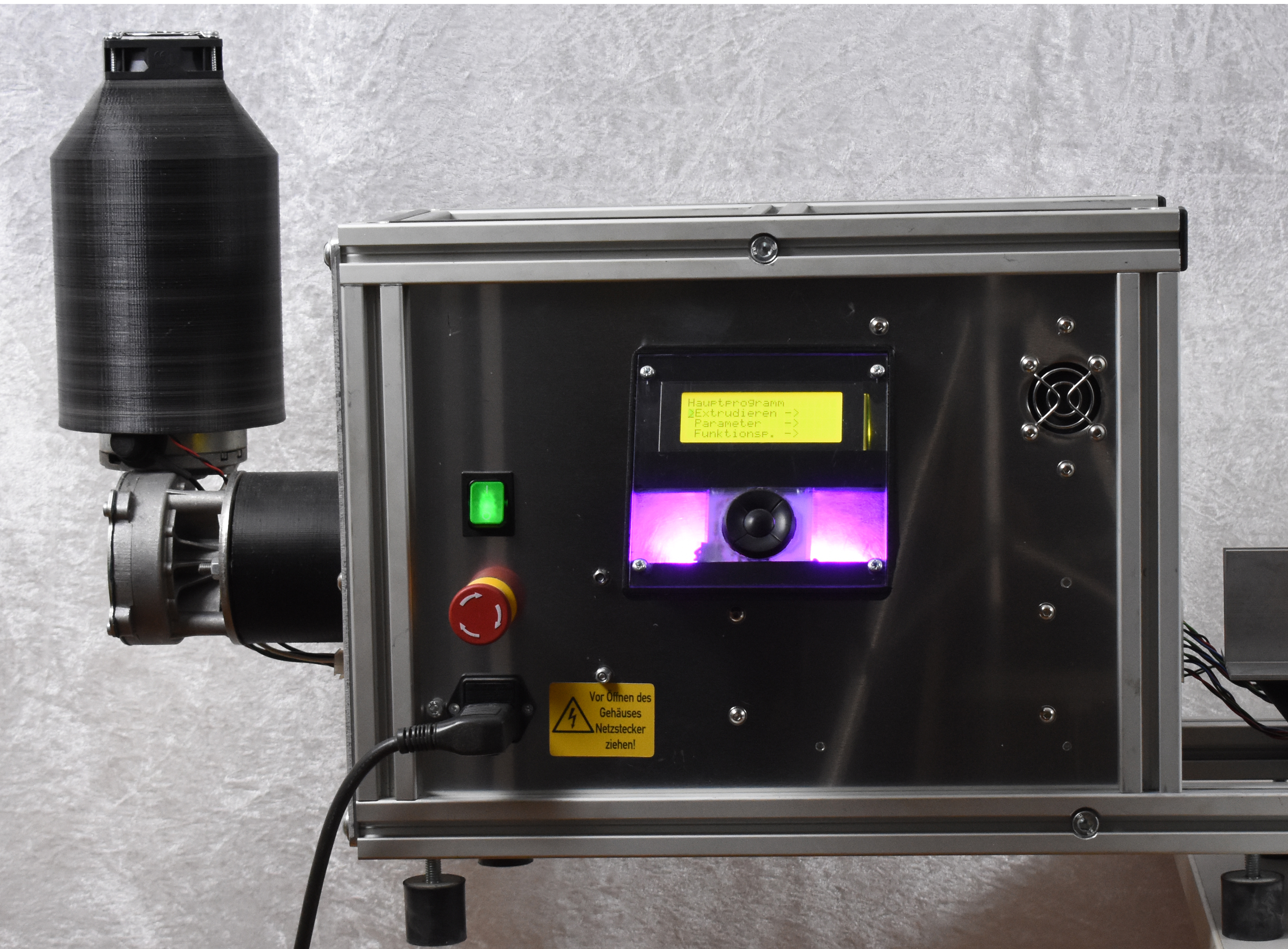

Eine Steuerung koordiniert die Funktionen der einzelnen Einheiten. Das Herzstück der Steuerung bildet ein Arduino Mega Board. Dieses ist über eine Adapterplatine mit einer Tastatur, einem Display und den Treibern für die Motoren, Lüfter, Status-LEDs, Sensoren, das Heizelement und die Kamera verbunden. Gleichzeitig läuft auf dem Arduino die Datenausgabe für das Datenlogging während der Extrusion und die Auswertung der Kameradaten zur Drahtstärkenbestimmung.

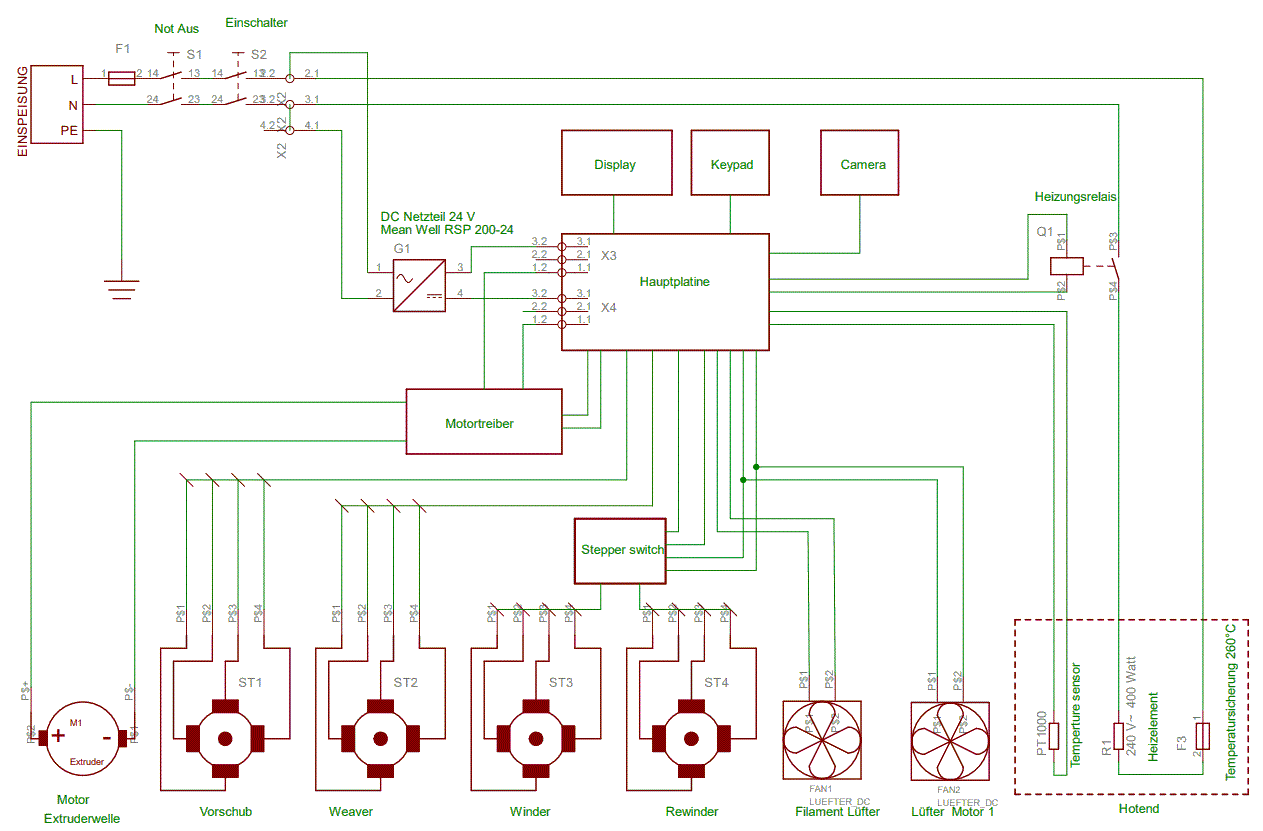

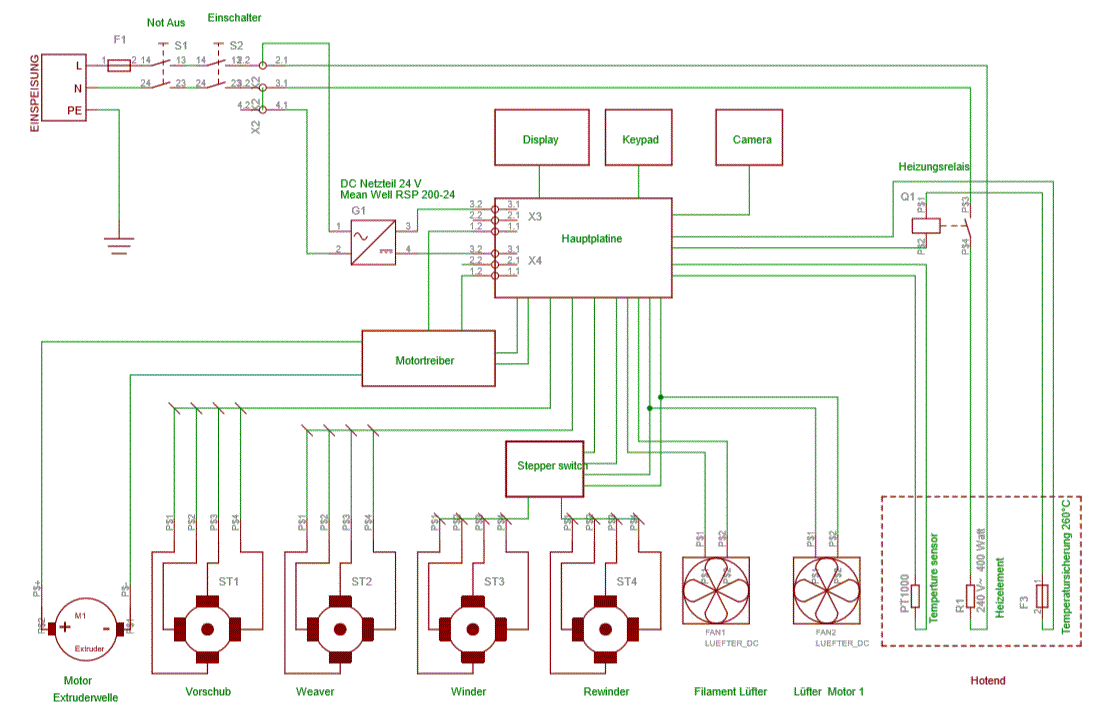

Stromlaufplan







Eckdaten :

• 1 kg/h Produktivität
• Drahtdurchmesser zwischen 1,5 und 3 mm frei wählbar
• Kameragesteuerte Drahtstärkenregelung
• Kamera misst transparente und undurchsichtige Drähte
• Prozessoptimierte, aus Vollmaterial gefräste Extruderschnecke
• Temperatur von 20 - 270 °C wählbar
• Extruderschnecken-Drehzahl von 10 - 40 RPM wählbar
• Filament-Parameter in Presets speicherbar
• Produktionsrollen-Parameter im Preset speicherbar
• Automatische Drahtverteilung auf Vorratsrolle und Produktionsrolle
• Poduktionsparameter in Echtzeit mit Logview darstellbar
• durch den Modularen Aufbau mit Aluminium Strangprofilen leicht an eigene Anforderungen anzupassen
